圆柱滚子轴承

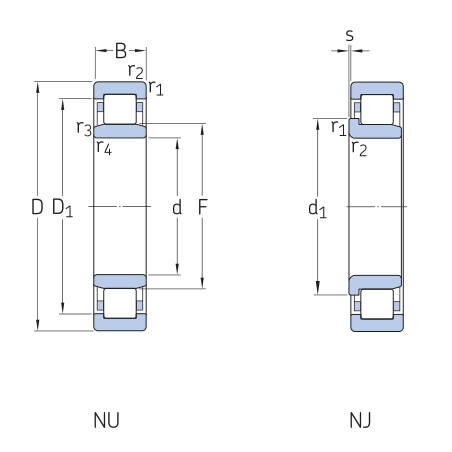

滚动体与套圈挡边摩擦小，适于高速旋转。根据套圈有无挡边，可以分有NU、NJ、NUP、N、NF等单列圆柱滚子轴承，及NNU、NN等双列圆柱滚子轴承。该轴承是内圈、外圈可分离的结构。内圈或外圈无挡边的圆柱滚子轴承，其内圈和外圈可以向轴向作相对移动，所以可以作为自由端轴承使用。在内圈和外圈的某一侧有双挡边，另一侧的套圈有单个挡边的圆柱滚子轴承，可以承受一定程度的一个方向轴向负荷。一般使用钢板冲压保持架，或铜合金车制实体保持架。但也有一部分使用聚酰胺成形保持架。

圆柱滚子轴承特点：滚子与滚道为线接触或修下线接触，径向承载能力大，适用于承受重负荷与冲击负荷；摩擦系数小，适合高速，极限转速接近深沟球轴承；N型及NU型可轴向移动，能适应因热膨胀或安装误差引起的轴与外壳相对位置的变化，可作自由端支承使用；对轴或座孔的加工要求较高，轴承安装后外圈轴线相对偏斜要严加控制，以免造成接触应力集中；内圈或外圈可分离，便于安装和拆卸。

圆柱滚子与滚道呈线接触，径向载荷能力大。既适用于承受重载荷与冲击载荷，也适用于高速旋转。圆柱滚子轴承滚道及滚动体呈几何形状。经改进设计后，具有较高的承载能力，挡边和滚子端面的新型结构设计，不仅提高了轴承的轴向承载能力，同时改善了滚子端面与挡边接触区域的润滑条件，提高了轴承的使用性能。
